دليل 2026: 13 نوعًا أساسيًا من شفة الأنابيب

Dec 08, 2020

13 نوعًا من الفلنجات المستخدمة في الأنابيب

13 نوعًا رئيسيًا: عنق اللحام (WN)، عنق اللحام الطويل (LWN)، الانزلاق - (SO)، الملولب، اللحام المقبس (SW)، المفصل اللفة (LJ)، العمياء، Nipoflange، الفوهة، التخفيض، الموسع، الحلقة الدوارة، و Weldoflange. المعيار الأساسي هوأسم B16.5(NPS ½ – 24") مع فئات الضغط من 150 إلى 2500.

الأنواع القياسية من الشفاه

يعتمد نوع الحافة المستخدمة في تطبيق الأنابيب، بشكل أساسي، على القوة المطلوبة للوصلة ذات الحواف. يتم استخدام الفلنجات، بدلاً من الوصلات الملحومة، لتسهيل عمليات الصيانة (يمكن تفكيك الوصلة ذات الحواف بسرعة وسهولة).

دعنا الآن نتعمق في عرض الأنواع الرئيسية للفلنجات بالصور.

شفة عنق اللحام

Weld neck flange ASME B16.5 and B16.47 . Weld Neck Flange welding

تتميز فلنجة عنق اللحام ("WN") بمحور طويل مدبب يمكن لحامه بأنبوب.

يتم استخدام هذا النوع من الفلنجة، عادةً، في تطبيقات الضغط العالي- ودرجات الحرارة العالية/المنخفضة التي تتطلب تدفقًا غير مقيد للسائل الذي ينقله نظام الأنابيب (يتطابق تجويف الحافة مع تجويف الأنبوب).

يمنع غياب قطرات الضغط حدوث تأثيرات سلبية مثل الاضطراب والتآكل/تآكل المعادن الموجودة بالقرب من الوصلات ذات الحواف.

يسمح المحور المستدق بالتوزيع السلس للضغط الميكانيكي بين الأنبوب وشفة عنق اللحام ويسهل تنفيذ عمليات الفحص الشعاعي للكشف عن التسربات المحتملة وعيوب اللحام.

يجب أن يتطابق أبعاد الحافة (NPS وجدول الأنابيب) مع أبعاد أنبوب التوصيل.

يتم توصيل شفة عنق اللحام بالأنبوب عن طريق لحام تناكبي واحد كامل الاختراق على شكل V-. يتم عرض أبعاد وأوزان الشفاه ذات الرقبة الملحومة ASME في هذه المقالة.

شفة عنق اللحام الطويلة

Long Weld Neck Flange

الشفاه ذات الرقبة الطويلة الملحومة ("LWN") تشبه الشفاه ذات الرقبة الملحومة، باستثناء أن الرقبة (المحور المدبب) ممتدة وتعمل كامتداد ممل.

تُستخدم الشفاه ذات العنق الطويل بشكل عام في السفن أو الأعمدة أو البراميل. تتوفر أنواع الفلنجات هذه أيضًا في أنواع البراميل الثقيلة (HB) والبراميل المتساوية (E).

الانزلاق على شفة

Slip on flange ASME B16.5 Slip On Flange, fillet welds

يتم توصيل الفلنجة المنزلقة- بالأنبوب أو التركيبات عن طريق لحامتين، أحدهما يتم تنفيذه داخل تجويف الفلنجة والآخر خارجه.

يكون حجم التجويف للشفة المنزلقة- أكبر من القطر الخارجي لأنبوب التوصيل، حيث يجب أن ينزلق الأنبوب داخل الحافة ليتم توصيله عن طريق تنفيذ لحام شرائح.

يتم أيضًا تعريف-الفلنجات المنزلقة على أنها "الفلنجات المحورية" ومن السهل التعرف عليها نظرًا لشكلها النحيف والمدمج.

تتوفر أبعاد وأوزان-الفلنجات المنزلقة ANSI/ASME على هذه الصفحة.

رقبة ملحومة مقابل الانزلاق على الحافة

تعتبر الوصلات ذات الحواف المصنوعة من الفلنجات المنزلقة-، على المدى الطويل، أكثر هشاشة قليلًا من الوصلات المصنوعة من حواف ذات رقبة ملحومة (في ظروف خدمة مماثلة). ويبدو أن ذلك يرجع إلى الحقائق التالية:

تتميز شفة عنق اللحام بمحور مدبب، غير موجود في شفة ملحومة بمقبس، والتي توزع الضغط الميكانيكي بين الأنبوب والشفة بشكل أكثر توازناً
وصلة عنق اللحام كمنطقة لحام واحدة فقط بدلاً من اثنتين (شفة اللحام المقبس).

ميزة أخرى لحافة عنق اللحام هي أنه يمكن توصيلها إما بالأنابيب والتجهيزات، في حين أن حواف اللحام بالمقبس تناسب الأنابيب فقط.

شفة مترابطة

Threaded flange ASME B16.5

يتم ربط الشفاه الملولبة بالأنابيب عن طريق ربط الأنبوب (الذي يحتوي على خيط ذكر، بشكل عام NPT لكل ASME B1.20.1) على الحافة، بدون لحامات التماس (في بعض الحالات، يتم تطبيق اللحامات الصغيرة لزيادة قوة الاتصال).

تتوفر الفلنجات الملولبة بأحجام تصل إلى 4 بوصات ومعدلات ضغط متعددة، ومع ذلك، يتم استخدامها، في الغالب، في أنابيب صغيرة الحجم في الضغط المنخفض وتطبيقات درجات الحرارة المنخفضة-، مثل خدمات مرافق المياه والهواء.

تعتبر الفلنجات الملولبة أيضًا مطلبًا إلزاميًا في المناطق المتفجرة، مثل محطات الوقود والمصانع، حيث أن تنفيذ التوصيلات الملحومة في مثل هذه البيئات سيكون خطيرًا.

راجع هذه المقالة للتعرف على أبعاد الفلنجات الملولبة ANSI/ASME.

شفة لحام المقبس

Socket weld flange ASME B16.5 . Socket Weld Flange, 1 fillet weld

يتم توصيل فلنجات لحام المقبس بالأنابيب باستخدام لحام شرائح واحد يتم تنفيذه على الجانب الخارجي للحافة (يختلف عن الانزلاق- الموجود على نوع الحافة الذي يتطلب لحامين).

وفقًا لـ ASME B31.1، لتنفيذ اتصال ذو حواف باستخدام شفة ملحومة بمقبس، يجب إدخال الأنبوب في البداية في مقبس الحافة حتى يصل إلى الجزء السفلي من الحافة، ثم يجب رفعه بمقدار 1.6 مم ويتم لحامه أخيرًا.

يجب ترك هذه الفجوة للسماح بوضع الأنبوب بشكل صحيح داخل مقبس الحافة بعد تصلب اللحام.

يتم استخدام فلنجات لحام المقبس للأنابيب الصغيرة-الحجم والضغط العالي- التي لا تنقل السوائل شديدة التآكل.

ويرجع ذلك إلى أن هذه الأنواع من الفلنجات معرضة للتآكل في منطقة الفجوة بين نهاية الأنبوب وكتف المقبس.

قوتها الثابتة للفلنجات الملحومة بالمقبس تشبه قوة الانزلاق على الفلنجات-، ولكن قوة الكلال الخاصة بها أعلى نظرًا لوجود شريحة لحام واحدة بدلاً من اللحام المزدوج.

تم توضيح أحجام وأوزان فلنجات اللحام ذات المقبس -(ASME/ANSI) هنا.

شفة اللفة المشتركة

تتميز حواف المفاصل اللفة بوجه مسطح وتستخدم دائمًا جنبًا إلى جنب مع نهاية كعب.

تشبه حواف الوصلات التداخلية، في الشكل،-الانزلاق على الشفاه باستثناء نصف القطر عند تقاطع وجه الحافة والتجويف لاستيعاب الجزء ذو الحواف من نهاية كعب الروتين.

تنزلق شفة مفصل اللفة فوق الأنبوب والمقاعد الموجودة في الجزء الخلفي من نهاية كعب الروتين ويتم الاحتفاظ بالاثنين معًا عن طريق ضغط البراغي.

يعد استخدام فلنجات الوصلة التداخلية مع نهايات الكعب حلاً فعالاً من حيث التكلفة-لخطوط الأنابيب المصنوعة من الفولاذ المقاوم للصدأ أو سبائك النيكل، حيث يمكن أن تكون مادة فلنجة الوصلة التداخلية من درجة أقل (الفولاذ الكربوني بشكل عام) من مادة نهاية كعب الروتين (التي يجب أن تتطابق مع درجة الأنبوب، كما هو الحال عند ملامستها للسائل المنقول).

ولذلك فإن هذا الترتيب له ميزتان:

يقلل من التكلفة الإجمالية للوصلات ذات الحواف لخط الأنابيب، حيث يتم تقليل استخدام المواد عالية الجودة إلى الحد الأدنى؛
تم تبسيط عمليات التثبيت، حيث يمكن تدوير شفة المفصل اللفة حول الأنبوب للمساعدة في محاذاة البراغي.

أبعاد وأوزان فلنجات مفصل اللفة موضحة في هذه المقالة.

شفة عمياء

Blind flange

على عكس جميع أنواع الفلنجات الموضحة أعلاه، لا تحتوي الفلنجات المسدودة على فتحة مركزية، وتستخدم لتعمية أو إغلاق خط الأنابيب والصمام/وعاء الضغط ومنع تدفق السائل.

يجب أن تتحمل الشفاه المسدودة الضغط الميكانيكي الملحوظ بسبب ضغط النظام وقوى التثبيت المطلوبة.

تتيح الحواف المسدودة سهولة الوصول إلى خط الأنابيب، حيث يمكن فكها بسهولة للسماح للمشغل بتنفيذ الأنشطة داخل الطرف الطرفي للأنبوب (وهذا هو أيضًا السبب وراء استخدام نوع الحافة المسدودة كفتحة لأوعية الضغط، في بعض الأحيان).

ربما يكون من المثير للاهتمام ملاحظة أنه على الرغم من أن هذا النوع من الفلنجات أسهل في التصنيع، إلا أنه يتم بيعه بمتوسط تكلفة ممتاز لكل كيلوغرام مقارنة بأنواع الفلنجات الأخرى.

ارجع إلى هذه المقالة للتعرف على أبعاد الشفاه العمياء لكلأنسي/ أسم B16.5.

أنواع خاصة من الشفاه

نيبوفلانج

يتم استخدام Nipoflange لخطوط الأنابيب الفرعية عند 90 درجة وهو منتج تم تصنيعه من خلال الجمع بين شفة عنق اللحام مع Nipolet المطروقة.

ومع ذلك، فإن Nipoflange عبارة عن قطعة واحدة صلبة من الفولاذ المطروق وليس منتجين مختلفين ملحومين معًا.

لتركيب Nipoflange، يجب على طاقم الأنابيب لحام جزء Nipolet من الجهاز على أنبوب التشغيل وربط الجزء ذو الحواف على حافة الأنبوب المتفرع.

تتوفر Nipoflanges في مواد مختلفة، مثل الفولاذ الكربونيأستم A105(خدمة درجات الحرارة المرتفعة)، ASTM A350 (الفولاذ الكربوني ذو درجة الحرارة المنخفضة)، ASTM A182 (درجات الفولاذ المقاوم للصدأ، بما في ذلك الازدواج المزدوج والفائق) وسبائك النيكل (Inconel، Incoloy، Hastelloy، إلخ).

يتم أيضًا تصنيع Nipoflanges في النوع المعزز، الذي يتمتع بقوة ميكانيكية إضافية مقارنةً بـ Nipoflange القياسي.

ويلدوفلانج

تشبه Weldoflange من الناحية النظرية Nipoflange، لأنها عبارة عن مزيج من شفة عنق ملحومة ووصلة تركيب فرعية (Weldolet في هذه الحالة). تصنع حواف اللحام من قطعة واحدة من الفولاذ الصلب المطروق، وليس عن طريق لحام الأجزاء المنفصلة معًا.

إلبوفلانج ولاتروفلانج

هناك أنواع أخرى أقل شيوعًا من الفلنجة Olets وهي ما يُسمى-Elboflange (مزيج من الفلنجة وElbolet) و"Latroflange" (مزيج من الفلنجة مع Latrolet). يتم استخدام Elboflanges لتفرع خط أنابيب عند 45 درجة.

شفة دوارة

تسهل الشفاه الدائرية الدوارة محاذاة فتحات المسامير بين شفتي التزاوج، وهي ميزة مفيدة في العديد من الظروف، مثل تركيب خطوط أنابيب ذات قطر كبير وخطوط أنابيب تحت سطح البحر وبحرية، وأعمال الأنابيب في المياه الضحلة والبيئات المماثلة. تناسب الشفاه الدوارة النفط والغاز والهيدروكربونات والمياه والمواد الكيميائية وغيرها من السوائل المطلوبة في تطبيقات البتروكيماويات وإدارة المياه.

في حالة خط أنابيب ذو قطر كبير، على سبيل المثال، يتم تجهيز الأنبوب، في أحد طرفيه، بشفة عنق ملحومة قياسية، وبشفة دوارة في الطرف الآخر: ببساطة عن طريق تدوير الحافة الدوارة على الأنبوب، يمكن للمشغلين تحقيق محاذاة مثالية لفتحات المسامير بطريقة أسهل وأسرع.

المعايير الرئيسية للفلنجات الحلقية الدوارة هي ASME/ANSI، DIN، BS، EN، ISO، وما إلى ذلك. المعيار الأكثر شيوعًا لتطبيقات البتروكيماويات هو ANSI/ASME B16.5 أو ASME B16.47.

Swivel flange for subsea pipelines — شفة دوارة

تتوفر الفلنجات الدوارة بجميع الأشكال القياسية للفلنجات الشائعة، مثل اللحام -الرقبة، والانزلاق-، والمفاصل اللفةية، واللحام بالمقبس وما إلى ذلك، في جميع درجات المواد وفي نطاق واسع من الأبعاد (يمكن أن تختلف الأحجام من 3/8 بوصة إلى 60 بوصة ومعدل الضغط من 150 إلى 2500).

يمكن تصنيع الشفاه الدوارة من الفولاذ الكربوني (ASTM A105)، وسبائك الفولاذ (ASTM A182 F1، A182 F5، A182 F9، A182 F91)، والفولاذ المقاوم للصدأ (ASTM A182 F304، A182 F304L، A182 F316، A182 F316L).

توسيع شفة ("الموسع")

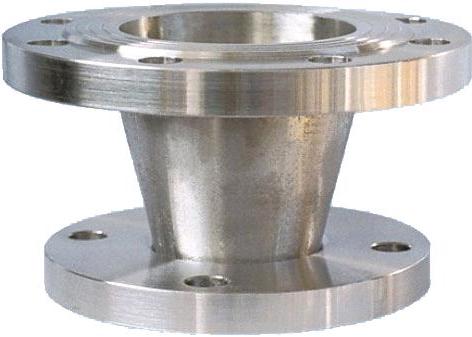

Expanding and reducing flanges: Expander flange — شفة الموسع

يتم استخدام الفلنجات الموسعة، أو "الفلنجات الموسعة".زيادة تجويف خط الأنابيبمن نقطة معينة إلى أخرى أو لتوصيل الأنابيب بأجهزة ميكانيكية أخرى مثل المضخات والضواغط والصمامات ذات أحجام المداخل المختلفة.

الحافة المتوسعة الممثلة في الصورة عبارة عن شفة عنق ملحومة مع تجويف أكبر على الطرف غير ذو الحواف-.

يمكن استخدام الفلنجات الموسعة لزيادة تجويف أنبوب التشغيلمقاس واحد فقط أو مقاسين كحد أقصى وليس أكثر(مثال: من 2 إلى 3 أو 4 بوصات كحد أقصى).

تعتبر الشفاه الموسعة حلاً أرخص (وأخف وزنًا) مقارنة بمزيج مخفض اللحام والشفة القياسية (وهو الحل القياسي لزيادة تجويف الأنابيب فوق حجمين).

المواد الأكثر شيوعًا لتمديد الشفاه هي A105 (فولاذ كربوني ذو درجة حرارة عالية)، A350 (LTCS) وASTM A182 (فولاذ مقاوم للصدأ وما فوق).
تتوافق تقييمات الضغط وأبعاد الفلنجات المتمددة مع مواصفات ANSI/ASME B16.5 وتتوفر بسطح مرتفع أو مسطح (RF، FF).

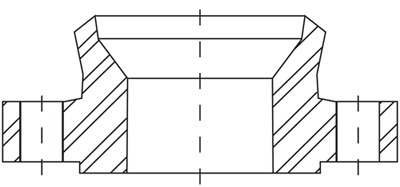

expanding flange dwg
رسم شفة التوسع ASME.

شفة التخفيض ("المخفض")

الشفاه المخففة، والتي تسمى أيضًا بالفلنجات المخفض، لها وظيفة معاكسة للفلنجات الموسعة الموضحة أعلاه، أييتم استخدامها لتقليل تجويف خط الأنابيب.

يمكن تقليل تجويف أنبوب التشغيل بأمان بحجم واحد أو حجمين فقط (وإلا يجب استخدام حل يعتمد على مزيج من مخفض اللحام التناكبي والشفة القياسية).

تتوفر الفلنجات المختزلة في معظم الأحجام ودرجات المواد، ولا تتوفر بشكل عام في المخزون.

تتبع الفلنجات المختزلة نفس الاعتبارات من حيث المواصفات والأحجام ودرجات المواد مثل الفلنجات الموسعة.

مرجع سوق أسعار الصلب 2026

نوع شفة	مقاس	مادة	نطاق السعر (دولار/قطعة)
لحام الرقبة WN	2" فئة 150	A105 الكربون الصلب	$3.50 – $8.00
لحام الرقبة WN	6" فئة 300	A105 الكربون الصلب	$35 – $65
لحام الرقبة WN	12" فئة 600	A105 الكربون الصلب	$180 – $320
انزلاق-على SO	4" فئة 150	A105 الكربون الصلب	$8 – $18
انزلاق-على SO	4" فئة 150	سس 304	$22 – $45
أعمى BL	6" فئة 150	A105 الكربون الصلب	$25 – $55
أعمى BL	6" فئة 150	اس اس 316 ل	$80 – $150
مقبس اللحام SW	2" فئة 3000	A105 الكربون الصلب	$5 – $12
الخيوط THD	1" فئة 150	A105 الكربون الصلب	$3 – $7
اللفة المشتركة LJ	4" فئة 150	A105 الكربون الصلب	$12 – $28
دوبلكس ون	4" فئة 150	F51 (2205)	$85 – $160
سبائك الصلب WN	6" فئة 600	F11/F22	$120 – $250

الأسعار هي للإشارة فقط. من فضلك اسمحوا لي أن أعرف نوع الحافة والحجم ومعدل الضغط والكمية التي تحتاجها، وسوف أقدم لكاقتباس مجانيالآن!

Factory Supplier of Flanges - Comprehensive Range of Flange Types - Manufacturer of Rolled Flanges - Extensive Inventory

التعليمات:

1. ما هي أكثر أنواع الفلنجات المستخدمة في أنظمة الأنابيب شيوعًا؟

تشمل الأنواع الأكثر شيوعًا الفلنجات الانزلاقية-(SO)، وفلنجات اللحام (WN)، والفلنجات العمياء، وفلنجات اللحام المقبس (SW)، والفلنجات الملولبة، والفلنجات المفصلية. يخدم كل منها متطلبات ضغط ودرجة حرارة محددة. بالنسبة لتطبيقات الضغط العالي-، تعد الفلنجات ذات الرقبة الملحومة هي المعيار الصناعي، في حين تعتبر الفلنجات المسدودة ضرورية لإغلاق أطراف الأنابيب أو فتحات أوعية الضغط.

2. لماذا يتسرب الاتصال ذو الحواف؟

ج: وفقًا لتعليقات المجتمع الهندسي على Reddit، فإن 90% من التسريبات تنبع من التحميل المسبق غير المتساوي للمسمار أو الاختيار غير المناسب للحشية.

3. كيف يمكنني تحديد ما إذا كنت بحاجة إلى شفة من الفئة 150 أو من الفئة 300؟

ج: يعتمد ذلك على ضغط التصميم. على سبيل المثال، تتمتع فلنجة الفئة 150 بمعدل ضغط يبلغ حوالي 264 رطل لكل بوصة مربعة عند 185 درجة فهرنهايت. إذا كنت تستخدم مادة حشية ناعمة، فمن المستحسن تحديد فئة أعلى لضمان قوة إغلاق موحدة.

4. الحافة الملحومة مقابل الحافة المنزلقة-أيهما أفضل للضغط العالي؟

تعتبر الشفاه ذات الرقبة الملحومة (WN) متفوقة على بيئات الضغط العالي-ودرجات الحرارة القصوى-. على عكس الفلنجات الانزلاقية-، تتميز الفلنجات WN بمحور مدبب يوفر تعزيزًا هيكليًا ويوزع الضغط.

5. ما هي عيوب الشفاه الملولبة؟

العيب الرئيسي للفلنجات الملولبة هو قابليتها للتسرب في الأنظمة ذات الاهتزازات العالية أو التدوير الحراري أو الضغوط العالية. وهي تقتصر بشكل صارم على -الضغط المنخفض، وتطبيقات درجات الحرارة المنخفضة- (على سبيل المثال، مرافق الماء أو الهواء).

6. ما هو متوسط سعر الفلنجات المصنوعة من الفولاذ المقاوم للصدأ للكيلوغرام الواحد؟

سعر الشفاه الفولاذ المقاوم للصدأ (على سبيل المثال،أستم A182F304/316L) يتراوح عادةً من 3.50 دولارًا أمريكيًا إلى 7.00 دولارًا أمريكيًا للكيلوجرام الواحد، اعتمادًا على سوق النيكل والموليبدينوم العالمي. المطروقات المخصصة، وتصنيفات الضغط العالي- (الفئة 1500+)، والسبائك المتخصصة مثل دوبلكس 2205 أو إنكونيل ستزيد بشكل كبير من تكلفة الوحدة مقارنة بالفولاذ الكربوني القياسي.

7. هل شفة المفصل اللفة هي نفس الشفة السائبة؟

نعم، غالبًا ما يُشار إلى فلنجة مفصل اللفة على أنها فلنجة فضفاضة لأنها تعمل جنبًا إلى جنب مع نهاية كعب.

8. كيف يمكنني الاختيار بين الحافة المرتفعة (RF) والشفة ذات الوجه المسطح (FF)؟

يعد الوجه المرتفع (RF) هو الأكثر شيوعًا بالنسبة للفلنجات الفولاذية، حيث يركز الضغط على منطقة حشية أصغر من أجل إحكام الغلق. ومع ذلك، يجب عليك استخدام الوجه المسطح (FF) عند ربط معدات الحديد الزهر (مثل المضخات أو الصمامات).

9. ما هي أسباب الفشل الشائعة في الفلنجات الصناعية؟

عادةً ما يحدث فشل الفلنجة بسبب شد الترباس بشكل غير صحيح، أو تدهور الحشية، أو تكسير التآكل الإجهادي (SCC).

10. ما الفرق بين Spectacle Blind وRing Spacer؟

Spectacle Blind هو جهاز أمان على شكل نظارة طبية، ويتكون من لوحة صلبة (عمياء) وحلقة مجوفة (فاصل). فهو يسمح بتأكيد مرئي لما إذا كان الخط "مفتوحًا" أو "مغلقًا". يتم استخدام فاصل حلقي واحد فقط عندما يكون الخط مفتوحًا بشكل دائم ولكنه قد يحتاج إلى عزل مؤقت أثناء الصيانة.
