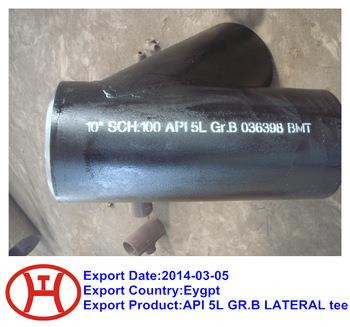

API 5L GR.B تي شيرت جانبي
النوع: الكوع، المحملة، المخفض، الصليب، الغطاء، نهاية كعب
الحجم: 1/2"-60"
السماكة: Sch5s-Schxxs
المعيار: ASME، MSS، ISO، DIN، JIS
واحدة من الشركات الرائدة في تصنيع وتوريد المحملة الجانبية api 5l gr.b في الصين. نرحب بكم بحرارة لشراء تي شيرت جانبي api 5l gr.b. يقبل مصنعنا أيضًا الطلبات المخصصة. يرجى أن تكون حرا في التمتع بأسعارنا التنافسية والخدمة الممتازة.
API 5L غرام. سعر المحملة الجانبية B 2026|الأبعاد والمواصفات والمورد
API 5L Gr.B Lateral Tee عبارة عن وصلة أنابيب ملحومة من الصلب الكربوني تستخدم على نطاق واسع في خطوط أنابيب النفط والغاز وأنظمة نقل المياه وأنابيب العمليات الصناعية. ويوفر اتصال فرع في أ45 درجة أو 90 درجةزاوية، مما يقلل من اضطراب التدفق مقارنة بالمحملات القياسية. في عام 2026، تتراوح الأسعار عادة من1.2-3.5 دولار/كجماعتمادًا على الحجم وسمك الجدار وطريقة التصنيع ومتطلبات الفحص.
API 5L Gr.B سعر المحملة الجانبية 2026
| مقاس | جدول | يكتب | السعر (دولار/قطعة) |
| 1/2" – 2" | سي إتش 40 | سلس | $8 – $35 |
| 3" – 6" | سي إتش 40 | سلس | $30 – $180 |
| 8" – 12" | سي إتش 40 | ملحومة | $120 – $650 |
| 14" – 24" | سي إتش 40 | ملفقة | $500 – $3,500 |
| 26" – 48" | مخصص | ملفقة | الاقتباس مطلوب |
اتصل بناللحصول على قائمة الأسعار والأحجام وعينة مجانية!
API 5L GR.B المحملة الجانبية، API 5L GR.B وصلات الأنابيب من الصلب الكربوني، المحملات الجانبية API 5L من الصلب الكربوني، المحملات الجانبية الملحومة من الصلب الكربوني.
API 5L GR.B المحملة الجانبية:
API 5L GR.B المحملة الجانبيةهو تركيب الأنابيب المستخدمة على نطاق واسع في أنظمة خطوط أنابيب النفط والغاز. وهي عبارة عن تركيب ثلاثي-يحتوي على فرع في المنتصف، مع منفذين بزاوية 90 درجة للخط الرئيسي.API 5L GR.B تركيب أنابيب الصلب الكربونييكون مفيدًا عندما يلزم تقسيم خط الأنابيب إلى اتجاهين مختلفين من نقطة واحدة بكفاءة.
API 5L GR.B المحملة الجانبيةمصنوع من مواد عالية الجودة{{0}، ومصمم ليدوم طويلاً. الالكربون الصلب API 5L المحملة الجانبيةتم تصميمه لتحمل الضغط العالي ودرجة الحرارة التي عادة ما يتم مواجهتها في نقل النفط والغاز. يتم تصنيعه بأحجام مختلفة تتراوح من 1/2 بوصة إلى 48 بوصة. تعتمد أبعاد التركيب على المعايير المقدمة من ASME B16.9.
الكربون الصلب بعقب ملحومة المحملة الجانبيةمصنوع من الفولاذ الكربوني، المعروف بصفاته الممتازة، بما في ذلك القوة والموثوقية والمتانة. بالإضافة إلى ذلك، فهو مطلي بطلاء معدني لمنع التآكل الذي قد يحدث بسبب التعرض للطقس أو الوسائط.
ما هي تجهيزات الأنابيب المحملة الجانبية؟
يتم تصنيع المحملة الجانبية من مواد الفولاذ الكربوني المتوافقة مع أنابيب الخط API 5L Grade B. يتم إنتاجه بشكل شائع وفقًا لمعايير الأبعاد ASME B16.9. تجهيزات الأنابيب هذه متوفرة في هياكل غير ملحومة، ملحومة، ومصنعة.
بالمقارنة مع نقطة الإنطلاق المتساوية القياسية، فإن نقطة الإنطلاق الجانبية تربط الخط الفرعي بزاوية، عادة 45 درجة، مما يحسن خصائص التدفق ويقلل من فقدان الضغط. يستخدم على نطاق واسع في:
- خطوط أنابيب نقل النفط والغاز
- أنظمة أنابيب المصفاة
- محطات معالجة المياه
- مرافق البتروكيماويات
- مشاريع توليد الطاقة
وتشمل مواد التصنيع النموذجيةأنابيب API 5L Gr.B، أنابيب ASTM A106 Gr.B، وASTM A234 WPB المناسب-فولاذ كربوني.
يتم تصنيف المحملات الجانبية على النحو التالي:
حسنًا، قمزة جانبية 90 درجة، قمزة جانبية 45 درجة
إن استخدامات قمزة LATERAL 45 درجة، و 90 درجة LATERAL مختلفة: قمزة LATERAL هي نوع من تجهيزات الأنابيب في طريق أنبوب الصرف. يستخدم للتوصيل الرأسي للأنبوب الفرعي والأنبوب الرئيسي. على الرغم من أنه اتصال عمودي، إلا أن الأنبوب الفرعي في توصيل الأنبوب الرئيسي ليس تقاطعًا رأسيًا، ولكن مع قوس صغير على طول تدفق توصيل المياه، بحيث يتدفق ماء الأنبوب الفرعي بسلاسة إلى الأنبوب الرئيسي. يلعب هذا القوس القصير دور الماء الناعم. يختلف طول حجم القوس الدائري المائي الناعم الذي تختلف تصميمات الشركات المصنعة المختلفة.
مواصفات تجهيزات الأنابيب API 5L Gr.b
| درجة تجهيزات الأنابيب API 5L | API 5L Gr.B، X52، API 5L X65، API 5L X42، API 5L X60 |
| نوع تجهيزات الأنابيب API 5L | تجهيزات أنابيب الصلب الكربوني غير الملحومة / الملحومة / المصنعة |
| نصف قطر الانحناء | R=1D، 2D، 3D، 5D، 6D، 8D، 10D أو مخصص |
| نطاق حجم تجهيزات الأنابيب API 5L | ½" NB إلى 48" NB في Sch 10s، 40s، 80s، 160s، XXS. (طلب خاص لتركيبات OD أكبر) |
| أبعاد تجهيزات الأنابيب API 5L | ANSI/ASME B16.9، B16.28، MSS-SP-43. |
| أنواع تجهيزات الأنابيب API 5L | المرفقين، المحملات، المخفضات، القبعات، نهايات كعب، الصلبان، الجوانب، Olets، الانحناءات العودة |
| العناصر المتخصصة | الانحناءات ثلاثية الأبعاد وخماسية الأبعاد، الجلفنة، اختبار الأشعة السينية بنسبة 100% |
| المعايير المطبقة لتجهيزات الأنابيب API 5L | 1-ASME B 16.9 لتجهيزات الأنابيب الفولاذية الكربونية ذات التجويف الكبير 2-ASME B 16.11 لتركيبات الأنابيب الفولاذية الكربونية ذات التجويف الصغير (ملحومة بالمقبس) 3-ASME B 16.25 لنهايات اللحام التناكبي من الصلب الكربوني 4-ASME B 16.28 للكوع من الصلب الكربوني نصف القطر الصغير |
| وصلات الأنابيب غير الملحومة المصنوعة من الفولاذ الكربوني الملحومة تم اختبارها بالأشعة بنسبة 100% | |
الخواص الميكانيكية لـ API 5L Grade B
| ملكية | قيمة |
| الحد الأدنى من قوة العائد | 245 ميجا باسكال (35 كيلو باسكال) |
| الحد الأدنى من قوة الشد | 415 ميجا باسكال (60 كيلو باسكال) |
| مستويات المنتج | بسل1/بسل2 |
تطبيق تجهيزات الأنابيب الجانبية:
- خطوط أنابيب النفط والغاز: الاستخدام الأساسي لتفرع خطوط نقل الضغط العالي-.
- تكرير المواد الهيدروكربونية: إدارة التدفق في مصانع معالجة البتروكيماويات.
- أنظمة حقن الماء: تحويل فعال للاستخلاص الثانوي للنفط.
- توزيع الغاز الطبيعي: المحافظة على سرعة التدفق في رؤوس التوزيع الرئيسية.
المحملة الجانبية مقابل المحملة القياسية
| ميزة | المحملة الجانبية (45 درجة) | تي القياسية (90 درجة) |
| اضطراب التدفق | قليل | عالي |
| هبوط الضغط | الحد الأدنى | بارِز |
| يكلف | العالي (التصنيع المعقد) | أدنى |
| طلب | خطوط الأنابيب المتفرعة / الخطوط الرئيسية | رؤوس الفروع/المشعبات |
لماذا نستخدم التيشيرت الجانبي بدلاً من التيشيرت القياسي؟
في أنظمة النفط والغاز ذات التدفق العالي-، غالبًا ما يختار المهندسون نقطة وصل جانبية بزاوية 45 درجة لأنها تقلل من الاضطراب والتآكل عند الوصلات الفرعية.
كيفية لحام نقطة الإنطلاق الجانبية لتجنب الفشل؟
- استخدم WPS المؤهل وفقًا لـ ASME IX.
- الحفاظ على محاذاة الجذر الصحيحة.
- قم بإجراء فحص RT أو UT لخطوط الأنابيب المهمة.
- قم بتسخين أقسام الجدار الأكثر سمكًا لتجنب التشقق الناتج عن الهيدروجين (HIC).
توصيات مادية لظروف التشغيل المختلفة
| حالة الخدمة | المواد الموصى بها |
| خط الأنابيب العام | API 5L ج.ر.ب |
| خدمة الحامض | NACE-متوافق مع Gr.B |
| مياه البحر البحرية | دوبلكس 2205 |
| خدمة كيميائية عالية التآكل | هاستيلوي C276 |
| ارتفاع درجة الحرارة | أستم A335 P11/P22 |
إذا كان لديك أي أسئلة أو كنت بحاجة لشراء مواد أخرى، من فضلكاتصل بنافي الحال.
التعليمات:
س: ما هو سعر تي شيرت جانبي API 5L Gr.B؟
A:تتراوح الأسعار النموذجية لعام 2026 من1.2-3.5 دولار/كجمأو8 - 650 دولارًا للقطعة الواحدةاعتمادا على الحجم والجدول الزمني.
س: ما الفرق بين التيشيرت الجانبي والتيشيرت القياسي؟
A:تستخدم نقطة الإنطلاق الجانبية زاوية فرعية بمقدار 45 درجة لتحسين كفاءة التدفق وتقليل الاضطراب، بينما تستخدم نقطة الإنطلاق القياسية وصلة فرعية بزاوية 90 درجة.
س: هل API 5L Gr.B مناسب لخطوط أنابيب النفط والغاز؟
A:نعم. API 5L Grade B هو أحد درجات الفولاذ الكربوني الأكثر استخدامًا على نطاق واسع لخطوط أنابيب نقل النفط والغاز والمياه.
س: متى يجب علي استخدام نقطة الإنطلاق الجانبية بزاوية 45 درجة؟
A:استخدم نقطة الإنطلاق الجانبية بزاوية 45 درجة عند الحاجة إلى انتقال أكثر سلاسة للتدفق وفقدان ضغط أقل.
س: متى يجب أن أختار API 5L Gr. نقطة الإنطلاق الجانبية B على نقطة الإنطلاق القياسية بزاوية 90 درجة؟
ج: اختر نقطة الإنطلاق الجانبية عندما تحتاج إلى تقليل انخفاض الضغط أو عندما يتطلب خط الأنابيب إجراء عملية صيانة منتظمة.
س: هل API 5L Gr. ب توفر مقاومة كافية للتآكل لمياه البحر؟
ج: رقم غرام. B عبارة عن فولاذ كربوني وهو شديد التأثر بالأكسدة في المياه المالحة. يجب عليك استخدام الفولاذ المقاوم للصدأ المزدوج (على سبيل المثال، 2205) أو تطبيق طبقات داخلية/خارجية عالية الأداء-.
حول شركة تشنغتشو Huitong لمعدات خطوط الأنابيب المحدودة.
إن شركة HT PIPE هي شركة-خزينة ومصدرة معروفة. نحن مورد مواد سبائك الفولاذ/الكربون/النيكل ونتمتع بخبرة تصدير 15+. نحن لا نقدم فقط الأنابيب، والألواح، والقضبان المستديرة، ولكن أيضًا تجهيزات الأنابيب، والفلانشات، وما إلى ذلك. اتصل بنا للحصول على مزيد من المعلومات والأسعار مجانًا.
✅ الأيزو 9001:2015
✅ ام تي سي 10204 3.1 3.2
✅مؤشر مديري المشتريات (PMI) بنسبة 100% (تحديد المواد الإيجابية)
✅اختبار الموجات فوق الصوتية (حسب ASME VIII)
✅التفتيش -الطرف الثالث (SGS/BV/DNV/LR)
✅NACE MR0175 / ISO 15156
