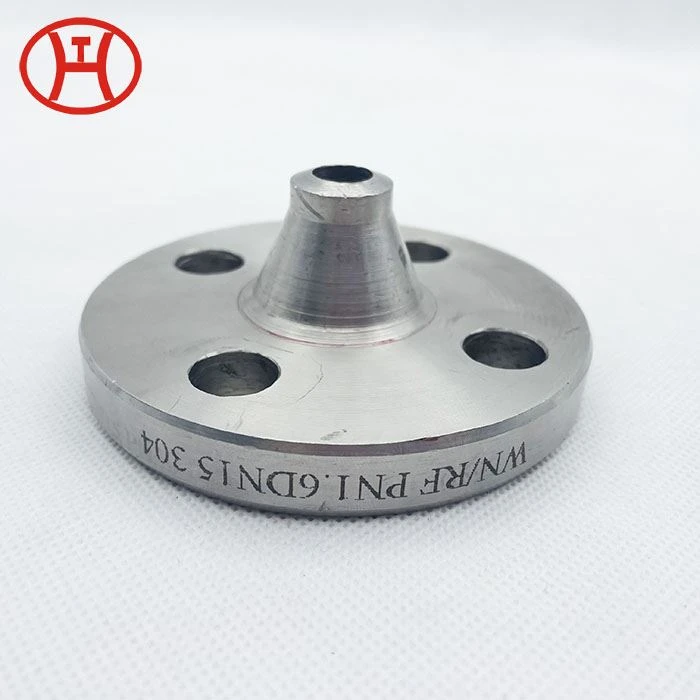

ASTM A694 F65 NORSOK L-005 WN شفة

النوع: SO، SW، BL، WN، LJ، Spectacle، Orifice إلخ.
الحجم: 1/2"-48"، DN10-DN4000
الفئة: 75#-2500#، PN6-PN100
المعيار: ASME، DIN، EN، JIS، BS

إرسال التحقيق

واحدة من أبرز الشركات المصنعة والموردة لحافة astm a694 f65 norsok l-005 wn في الصين. نرحب بكم بحرارة لشراء شفة astm a694 f65 norsok l-005 wn. يقبل مصنعنا أيضًا الطلبات المخصصة. يرجى أن تكون حرا في التمتع بأسعارنا التنافسية والخدمة الممتازة.

شفة ASTM A694 F65|NORSOK L-005 شفة WN عالية الإنتاجية

أستم A694 F65الحافة عبارة عن مكون من الفولاذ الكربوني عالي الإنتاجية-بقوة إنتاجية لا تقل عن 450 ميجا باسكال. تم تصميم فلنجات F65 خصيصًا لنقل الضغط العالي- في صناعات النفط والغاز، وتلتزم تمامًا بمواصفات NORSOK L-005، مما يضمن الأداء الفائق في البيئات البحرية القاسية.

درجة المادة:أستم A694 الصف F65 / سا 694 F65
نوع شفة: WN (رقبة اللحام)
المعايير:أستم A694، أسم B16.5، أسم B16.47، نورسوك L-005
مقاس:1/2"-48" / DN10-DN4000
فئة الضغط:75#-2500# / PN6-PN100
نوع الوجه:RF (وجه مرتفع)، RTJ (مفصل حلقي)، FF (وجه مسطح)
التحكم في التآكل: NACE MR0175 / ISO 15156 (اختياري)

ASTM A694 F65 WN مرجع سعر الفلنجة 2026

الحجم / فئة الضغط	نطاق السعر (دولار أمريكي)	وحدة	ملحوظات
2" / 150#	15–15–35	لكل جهاز كمبيوتر	ون الترددات اللاسلكية
4" / 150#	25–25–55	لكل جهاز كمبيوتر	ون الترددات اللاسلكية
6" / 300#	45–45–95	لكل جهاز كمبيوتر	ون الترددات اللاسلكية
8" / 300#	65–65–130	لكل جهاز كمبيوتر	ون الترددات اللاسلكية
10" / 600#	95–95–200	لكل جهاز كمبيوتر	ون الترددات اللاسلكية
12" / 600#	130–130–280	لكل جهاز كمبيوتر	ون الترددات اللاسلكية
16" / 900#	200–200–450	لكل جهاز كمبيوتر	ون الترددات اللاسلكية
20" / 900#	320–320–650	لكل جهاز كمبيوتر	ون الترددات اللاسلكية
24" / 1500#	500–500–1000	لكل جهاز كمبيوتر	ون الترددات اللاسلكية

ملحوظة: الشفاه ذات الضغط الكبير-الحجم العالي-تتميز بتقلبات أعلى في الأسعار. تضيف منتجات NORSOK القياسية ما يقرب من 15-25% قسطًا. اتصل بنا للحصول على الاقتباس الدقيق.

اتصل الآن

شركة تشنغتشو Huitong لمعدات خطوط الأنابيب المحدودة

✅ الأيزو 9001:2015

✅ ام تي سي 10204 3.1 3.2

✅مؤشر مديري المشتريات (PMI) بنسبة 100% (تحديد المواد الإيجابية)
✅اختبار الموجات فوق الصوتية (حسب ASME VIII)
✅فحص الطرف الثالث (SGS/BV/DNV/LR)

✅NACE MR0175 / ISO 15156

ما هو ASTM A694 F65؟

ASTM A694 F65 (يعادل SA 694 F65) عبارة عن مادة فولاذية كربونية ذات إنتاجية عالية- مصممة خصيصًا لأنظمة خطوط الأنابيب ذات الضغط العالي-. الحد الأدنى لقوة الخضوع هو 450 ميجا باسكال (65 كيلو بوصة مربعة) مع الحد الأدنى لقوة الشد 530 ميجا باسكال (77 كيلو بوصة مربعة). تم تصنيعه وفقًا لمعيار ASTM A694، ويستخدم عادةً مع ASME B16.5 أو B16.47. NORSOK L-005 هو معيار صناعة البترول النرويجي لأنظمة الإغلاق الطارئ للمنصات البحرية (ESD). تُستخدم هذه الفلنجة على نطاق واسع في خطوط أنابيب النفط والغاز والمنصات البحرية والمصانع الكيميائية والهندسة البحرية.

ASTM A694 F65 عبارة عن مادة من الصلب الكربوني-عالية الإنتاجية. بالمقارنة مع المواد الشائعة مثل A105 وA350 LF2، فإن F65 يوفر قوة إنتاج أعلى بكثير. A105 لديه الحد الأدنى من قوة الإنتاج 205 ميجا باسكال (30 كيلو باسكال)، في حين أن F65 يصل إلى 450 ميجا باسكال (65 كيلو باسكال)، أي أعلى بنسبة 120٪ تقريبًا.

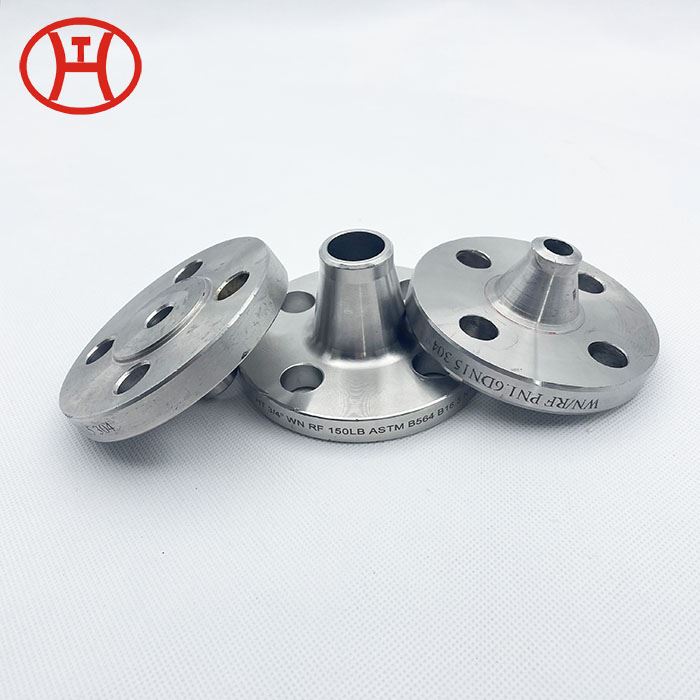

ASTM A694 F65 High Yield Carbon Steel WNRF Flanges Factory Stock

ASME SA 694 F65 التركيب الكيميائي للفلنجات وخصائصها

التركيب الكيميائي لـ ASTM A694، التحليل الحراري، %
الكربون [ج]	أقل من أو يساوي 0.30
المنغنيز [من]	أقل من أو يساوي 1.60
الفوسفور [ف]	أقل من أو يساوي 0.025
الكبريت [S]	أقل من أو يساوي 0.025
السيليكون [سي]	0.15-0.35

1. يجب الإبلاغ عن عناصر صناعة السبائك بما في ذلك Cu وNi وCr وMo وV وNb وB إن وجدت.
2. لا تنطبق أي حدود على-العناصر المذكورة أعلاه للمطروقات A694 المصنوعة من الكربون أو الفولاذ منخفض السبائك.
3. يجب أن تكون المطروقات ASTM A694 المصنوعة من سبائك الفولاذ متوافقة مع ASTM A707 Grade L5.
4. عند الحاجة، يجب حساب CE المكافئ للكربون وفقًا لـ C+Mn/6+(Cr+Mo+V)/5+(Cu+Ni)/15.

ASTM A694 F65 الشفاه الخصائص الميكانيكية والفيزيائية

درجة	قوة العائد دقيقة.		قوة الشد دقيقة.		استطالة دقيقة.
درجة	الآلام والكروب الذهنية	ksi	الآلام والكروب الذهنية	ksi	%
الشفاه A694 F65	450	65	530	77	20

ASTM A694 F65 High Yield Carbon Steel WN Flanges Factory Manufacturer and Supplier: Flange Processing and Stock

عملية تصنيع الشفاه ذات عنق اللحام (WN) Astm A694 Gr F65

عادةً ما يتم إنتاج فلنجات WN بالتزوير. تتصل حواف عنق اللحام بالأنبوب عبر اللحام التناكبي. توفر الرقبة المدببة انتقالًا تدريجيًا يقلل من تركيز التوتر. يعد هذا التصميم هو الاختيار المفضل لأنظمة الأنابيب ذات الضغط العالي ودرجة الحرارة- العالية.

متانة التأثير: طاقة تأثير شاربي طولية على شكل حرف V أكبر من أو تساوي 27 J عند -30 درجة .
المعالجة الحرارية: تطبيع + خفف أو مروي + حالة خفف؛ يجب أن تكون سجلات المعالجة الحرارية قابلة للتتبع.
-الاختبار غير المدمر: اختبار الموجات فوق الصوتية بنسبة 100% (UT) + اختبار الجسيمات المغناطيسية (MT)؛ تتطلب الفلنجات التي يبلغ قطرها الخارجي أكبر من أو يساوي DN300 أيضًا اختبار الصلابة.

أنواع الفلنجات التي نقدمها

يكتب	شفرة	اتصال	طلب
لحام الرقبة	ون	بعقب اللحام	الضغط العالي، درجة الحرارة المرتفعة، الأحمال الدورية
انزلاق-على	لذا	الانزلاق على الأنابيب واللحام	ضغط منخفض، مساحة محدودة
لحام المقبس	جنوب غرب	لحام المقبس	تجويف صغير، ضغط مرتفع
مترابطة	ذ	اتصال مترابطة	حيث لا يسمح باللحام
أعمى	بي إل	ختم نهاية الأنبوب	اختبار الضغط والصيانة
اللفة المشتركة	إل جي	محور فضفاض على الأنابيب	التفكيك المتكرر

تطبيقات شفة ASTM a694 gr f65

خطوط أنابيب النفط والغاز
المنصات البحرية
الصناعة الكيميائية: المفاعل، المبادل الحراري
الهندسة البحرية

معيار NORSOK L-005 المرجعي

NORSOK L-005 هو معيار صناعة البترول النرويجي لوصلات الفلنجة في أنظمة الإغلاق الطارئ للمنصات البحرية (ESD).

مرجع الوقت الرصاص

الأحجام القياسية (غير-NORSOK): 2-3 أسابيع

المنتجات المعتمدة من NORSOK L-005: 4-6 أسابيع

التعليمات:

أستم A694 F65 مقابل. أستم A105 مقابل. أستم A350 LF2

ملكية	أستم A694 F65	أستم A105	أستم A350 LF2
قوة العائد	450 ميجا باسكال (65 كيلو باسكال)	205 ميجاباسكال (30 كيلو باسكال)	230 ميجا باسكال (33 كيلو باسكال)
قوة الشد	530 ميجا باسكال (77 كيلو باسكال)	380 ميجا باسكال (55 كيلو باسكال)	400-550 ميجا باسكال
نطاق درجة الحرارة	-29 درجة ~ +425 درجة	-29 درجة ~ +425 درجة	-46 درجة ~ +425 درجة
قابلية اللحام	جيد (منخفض CE)	ممتاز	جيد
يكلف	واسطة	أدنى	واسطة

اختر A105 لأنظمة الضغط المتوسطة/المنخفضة القياسية؛
اختر LF2 لخدمة درجة الحرارة المنخفضة-؛
اختر F65 لمتطلبات الضغط العالي-أو الوزن الخفيف.

ما هو الفرق بين ASTM A694 F65 وA105؟

الفرق هو قوة الخضوع. يتمتع F65 بقوة إنتاجية لا تقل عن 450 ميجا باسكال، أي أكثر من ضعف قوة إنتاج A105 البالغة 205 ميجا باسكال. لنفس ضغط التصميم، يمكن أن تكون الشفاه F65 أرق وأخف وزنًا. تُستخدم المواد عالية الإنتاجية-على نطاق واسع في خطوط أنابيب النفط والغاز ذات الضغط العالي-.

ما هي الشفاه NORSOK L-005؟

NORSOK L-005 هو معيار صناعة بترول نرويجي مخصص لوصلات الفلنجة في أنظمة الإغلاق الطارئة للمنصات البحرية. لديها متطلبات أكثر صرامة من مواصفات ASTM/ASME القياسية، بما في ذلك متانة التأثير، وحجم الحبوب، وإمكانية تتبع الجودة. تحدد المشاريع البحرية عادةً الشفاه المعتمدة من NORSOK L-005.

أيهما أفضل، WN أو SO شفة؟

ذلك يعتمد على التطبيق. تُستخدم فلنجات WN (عنق اللحام) في تطبيقات الضغط العالي-ودرجة الحرارة العالية-والتحميل الدوري حيث تكون القوة مهمة. تعتبر حواف SO (الانزلاق-) أسهل في التركيب ومناسبة للمناطق ذات الضغط المنخفض- أو المناطق محدودة المساحة-.

ما هي مستهلكات اللحام التي ينبغي استخدامها لـ A694 F65؟

عادةً ما يتم إقران A694 F65 مع أقطاب اللحام من سلسلة AWS A5.5 E8018-C3 أو GB/T 5118 E5518-C3.
