كيفية تجنب أخطاء التركيب لكوع BW؟
Jul 13, 2026
تجنب نصائح أخطاء التثبيت BW الكوع
قائمة التحقق من التثبيت لمرفق BW
قبل اللحام:
- تم تأكيد درجة المواد الصحيحة
- تم فحص MTC
- تتوافق الأبعاد مع ASME B16.9
- تم تأكيد نصف قطر LR/SR
- تم فحص محاذاة الأنابيب
- تم فحص حالة الشطبة
- WPS متاح
- تم اختيار الحشو الصحيح
بعد اللحام:
- تم الانتهاء من الفحص البصري
- يتم تنفيذ NDT إذا لزم الأمر
- تم الانتهاء من مؤشر مديري المشتريات (PMI) للمواد السبائكية
- تم الانتهاء من اختبار الضغط
فهم المرفقين BW
يتم استخدام BW، أو Butt Weld، المرفقين لتغيير اتجاه تدفق السوائل في نظام الأنابيب. يتم تصنيعها عادةً من مواد مختلفة مثل الفولاذ المقاوم للصدأ، والفولاذ الكربوني، وسبائك الفولاذ، وتتوفر بزوايا مختلفة (45 درجة، 90 درجة) لتناسب متطلبات الأنابيب المحددة.
أخطاء التثبيت الشائعة وكيفية تجنبها
1. محاذاة غير صحيحة
أحد الأخطاء الأكثر شيوعًا أثناء تركيب كوع اللحام التناكبي هو المحاذاة غير الصحيحة. يمكن أن تؤدي الأكواع المنحرفة إلى تركيز الضغط والتسرب وتقليل كفاءة التدفق. لتجنب ذلك، تأكد من محاذاة الكوع بشكل صحيح مع نظام الأنابيب. استخدم أدوات المحاذاة مثل أجهزة المحاذاة بالليزر أو المسطرة لضمان تحديد المواقع بدقة. بالإضافة إلى ذلك، تأكد من تثبيت الأكواع في الاتجاه الصحيح، كما هو محدد في متطلبات التصميم.

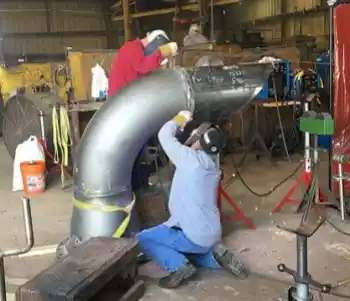

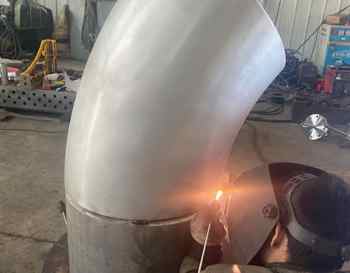

2. اللحام غير السليم
يعد اللحام خطوة حاسمة في تركيب الكوع الملحوم، ويمكن أن يؤدي اللحام غير المناسب إلى ضعف المفاصل والشقوق والتسريبات. لضمان اللحام المناسب، من الضروري اتباع إجراءات اللحام المناسبة واستخدام مواد اللحام الصحيحة. يجب أن تتم عملية اللحام بواسطة عمال لحام مؤهلين وعلى دراية بالمتطلبات المحددة لنظام الأنابيب. بالإضافة إلى ذلك، يعد الإعداد المناسب قبل اللحام، مثل تنظيف الأسطح المراد لحامها وضمان الملاءمة المناسبة، أمرًا بالغ الأهمية.
3. تجاهل سمك جدار الأنابيب
يجب أن يكون سمك جدار الأنبوب والكوع متوافقين. إذا لم يتم أخذ سمك الجدار في الاعتبار، فقد يؤدي ذلك إلى مشكلات مثل التركيب غير المناسب، وتركيز الإجهاد، وانخفاض السلامة الهيكلية. قبل التثبيت، قم بقياس سمك جدار الأنبوب والكوع بعناية وتأكد من أنهما ضمن النطاق المقبول.
4. عدم التفكير في التمدد الحراري
تخضع أنظمة الأنابيب للتمدد الحراري والانكماش بسبب التغيرات في درجات الحرارة. يمكن أن يؤدي عدم مراعاة التمدد الحراري إلى حدوث ضغط على مرفقي BW ونظام الأنابيب، مما يؤدي إلى حدوث تسربات أو حتى فشل الأنابيب. ولمعالجة ذلك، استخدم وصلات التمدد أو الموصلات المرنة في نظام الأنابيب لاستيعاب الحركة الحرارية.
أفضل الممارسات لتركيب مرفق BW
1. فحص ما قبل التثبيت
قبل تركيب مرفقي BW، قم بإجراء فحص شامل للمرفقين ونظام الأنابيب. التحقق من وجود أي ضرر أو عيوب أو مخالفات في المرفقين، مثل الشقوق أو الخدوش أو الأبعاد غير الصحيحة. قم أيضًا بفحص نظام الأنابيب للتأكد من المحاذاة الصحيحة والنظافة والتوافق مع المرفقين.
2. استخدام الأدوات المناسبة
يعد استخدام الأدوات المناسبة أمرًا ضروريًا لنجاح تثبيت BW Elbow. يجب استخدام أدوات مثل قواطع الأنابيب ومعدات اللحام ومفاتيح عزم الدوران وأدوات المحاذاة لضمان التثبيت الدقيق والفعال. تأكد من أن الأدوات في حالة عمل جيدة ومناسبة لمتطلبات التثبيت المحددة.
3. اتبع تعليمات الشركة المصنعة
اتبع دائمًا تعليمات وإرشادات الشركة المصنعة لتثبيت مرفق BW. توفر تعليمات الشركة المصنعة معلومات قيمة حول إجراءات التثبيت وقيم عزم الدوران ومتطلبات اللحام والتفاصيل المهمة الأخرى. قد يؤدي تجاهل هذه التعليمات إلى حدوث أخطاء في التثبيت ومشاكل محتملة في المستقبل.
4. مراقبة الجودة
تنفيذ عملية مراقبة الجودة أثناء تركيب مرفقي BW. يتضمن ذلك فحص التركيب في مراحل مختلفة، مثل بعد اللحام والشد والمحاذاة. يمكن أن تساعد إجراءات مراقبة الجودة في تحديد أي أخطاء في التثبيت وتصحيحها قبل أن تسبب مشكلات كبيرة.
| تقتيش | غاية |
| التفتيش البصري | العيوب السطحية |
| PT (اختبار اختراق السائل) | الشقوق السطحية |
| الأشعة السينية/الأشعة السينية | عيوب اللحام الداخلي |
| خارج | عدم وجود الكشف عن الانصهار |
| مؤشر مديري المشتريات | التحقق من المواد |
المنتجات ذات الصلة
الفولاذ المقاوم للصدأ 90 درجة الكوع
تركيبات بوتويلد من الفولاذ الكربوني
الكوع من الفولاذ المقاوم للصدأ
مراجع
- ASME B31.3 رمز الأنابيب العملية
- كود اللحام الهيكلي AWS D1.1 - الفولاذ
- أدلة التثبيت الخاصة بالشركة المصنعة لأكواع BW والمنتجات ذات الصلة
