دليل 2026 لأنواع نهايات الأنابيب: مقارنة المشطوف والملولب والعادي والمحزز

أنواع نهاية الأنابيب الشائعة:

· نهايات عادية (PE):تُستخدم الأطراف العادية بشكل عام للأقطار الصغيرة وتتطلب الانزلاق-على الشفاه وتركيبات اللحام بالمقبس. النهايات البسيطة شائعة أيضًا في الأنابيب المصنوعة من سبائك الفولاذ المقاوم للصدأ والدوبلكس والنيكل

· نهايات مشطوفة (BE):هذا هو النوع الأكثر شيوعًا من نهايات الأنابيب (يتم ربط الأنابيب المشطوفة باللحام).

· نهايات ملولبة (TE):تتطلب الأطراف الملولبة (والتي تكون عمومًا NPT وفقًا لمعايير ASME B1.20.1 لأنابيب البتروكيماويات) تركيبات وفلنجات ملولبة وتستخدم لخطوط الأنابيب أو خطوط الغاز الأصغر حجمًا

· الأطراف الملولبة والمزدوجة(T&C)، يستخدم بشكل عام لتوزيع الغاز

· الأطراف المحززة (مثال: أنابيب Victaulic):وهي عبارة عن أنابيب تسمح بالاتصال السريع، وتستخدم للتطبيقات غير المهمة-.

مقارنة النهايات المشطوفة والملولبة والعادية والمخددة

نوع النهاية	اتصال	تصنيف الضغط	سرعة التثبيت	طلب
مشطوف (يكون)	بعقب اللحام	الأعلى	بطيء (يتطلب اللحام)	خطوط أنابيب النفط والغاز
مترابطة (TE)	خيوط	متوسط/منخفض	سريع	مرافق المياه / الغاز
عادي (PE)	لحام المقبس	عالية (تجويف صغير)	واسطة	المعالجة الكيميائية
مخدد	اقتران ميكانيكي	واسطة	الأسرع	رشاشات الحريق / التدفئة والتهوية وتكييف الهواء

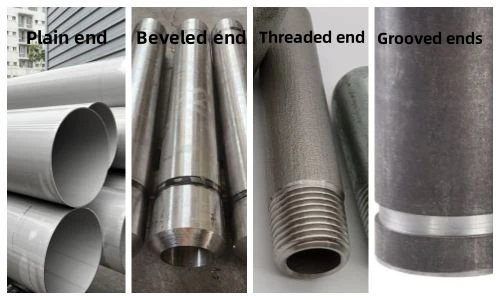

نهايات الأنابيب العادية والمشطوفة والملولبة والمخددة

توصيل نهايات الأنابيب والتطبيقات

نوع نهاية الأنبوب	اتصال	التطبيقات
نهاية عادية (PE)	انزلاق-على الشفاه، وتركيبات اللحام بالمقبس-	إمدادات المياه والصرف الصحي، الأنابيب الصناعية العامة
نهاية مشطوفة (BE)	حواف عنق اللحام،-وصلات اللحام التناكبي،	كبير-قطره مرتفع-خط أنابيب الضغط
نهاية مترابطة (TE)	تركيبات مترابطة، وصلات، شفة مترابطة	صغير-تجويف + منخفض-ضغط + اتصال سريع-
نهاية مخدد	وصلات ميكانيكية، جوانات، المشابك	غرف التدفئة والتهوية وتكييف الهواء، وتشغيل الحماية من الحرائق

يشير مصطلح "نهاية الأنبوب" إلى كيفية إنهاء الأنبوب من أطرافه.

1. نهاية مجسم مشطوف الحواف (تكون نهاية)

نهايات مشطوفة (BE):الزاوية القياسية 37.5 درجة (±2.5 درجة) لكل ASME B16.25.

المجسم المائل هو سطح لا يشكل زاوية قائمة (متعامدة) مع سطح آخر. الزاوية القياسية على شطبة الأنبوب هي 37.5 درجة ولكن يمكن إنتاج زوايا أخرى غير قياسية. يتم شطف الأنابيب أو الأنابيب لتحضير الأطراف للحام. ومع ذلك، يمكن استخدامه أيضًا لإزالة نتوءات الأطراف المقطوعة لأسباب تتعلق بالسلامة أو الجمال. يتم اختصار نهاية الشطب في الرسومات باسم BE.



تتم عملية الشطف تلقائيًا بشكل عام. وذلك لأن آلة تجليف الأنابيب يمكنها قطع الشطبة بشكل أسرع بكثير من الطحن اليدوي أو القطع باللهب أو تشغيل الأنبوب على مخرطة. علاوة على ذلك، تضمن العملية الآلية وجود حافة أنبوبية دقيقة ومتسقة في كل مرة. تعتبر العملية الآلية أكثر أمانًا حيث لا يتعرض موظفو التشغيل لنفس المخاطر التي يتعرض لها الشخص الذي يقوم بشطف الأنبوب.



هذا هو الطرف الأكثر استخدامًا ويستخدم على الأنابيب وحلمات الأنابيب وحلمات التأرجح.



2. نهاية مترابطة (TE END)

النهاية الملولبة (TE): يتم تشكيلها لتشكيل خيوط NPT أو BSP وفقًا لمعايير ASME B1.20.1؛ طرف واحد ملولب (TOE) أو طرف ملولب (TBE).

تُستخدم عادةً في الأنابيب مقاس 3 بوصات والأصغر، ويشار إلى الوصلات الملولبة على أنها أنابيب ملولبة. مع قطع الأخاديد المدببة في نهايات سلسلة الأنابيب، يمكن بسهولة تجميع الأنابيب الملولبة والتركيبات الملولبة دون لحام أو أي وسيلة دائمة أخرى للربط. في الولايات المتحدة، خيط الأنابيب القياسي هو خيط الأنابيب الوطني (NPT). والسبب في ذلك هو أنه مع تجميع وصلات NPT، تصبح عملية التسرب أكثر صعوبة على نحو متزايد. الاستدقاق القياسي لأنبوب NPT هو 3/4 بوصة لكل قدم. يتم اختصار Threaded End في الرسومات باسم TE.

تحتوي التركيبات الملولبة على خيوط إما ذكر أو أنثى. يتم قطع الخيوط الذكورية إلى الجزء الخارجي من الأنبوب أو التركيب، بينما يتم قطع الخيوط الأنثوية إلى الجزء الداخلي من التركيب. عندما يتم تجميع الأنابيب والتجهيزات الملولبة، يتم سحب قطعتين معًا. المسافة التي يتم سحبها معًا تسمى مشاركة الخيط.

3. نهاية عادية (نهاية PE)

النهاية البسيطة (PE): قطع الأنابيب الفولاذية بشكل عمودي على المحور بزاوية 90 درجة، بدون شطف أو خيوط.

أنبوب نهاية الألم هو أنبوب تم قطعه بزاوية 90 درجة عموديًا على مسار الأنبوب. السبب وراء تحديد الأنبوب كنهاية عادية بدلاً من نهاية مشطوف هو عندما يتم استخدام الأنبوب في وصلة لحام المقبس أو للاستخدام مع الانزلاق - على الحافة.

4. الأطراف المحززة (GE END) – ملك السرعة

لماذا أصبح رائجًا في عام 2026: أسرع تركيب لأنظمة الحماية من الحرائق والتدفئة والتهوية وتكييف الهواء (HVAC).

عامل عائد الاستثمار: يقلل ساعات العمل بنسبة تصل إلى 40% مقارنة باللحام التقليدي.



اختصارات نهاية الأنابيب

• PE - نهاية عادي

• BE - نهاية مشطوفة

• TE - نهاية مترابطة

• GE - نهاية مخددة

• PBE – كلا الطرفين عادي

• BBE - شطبة كلا الطرفين

• TBE - خيط كلا الطرفين

• T&C – مترابطة ومقترنة

• POE/TOE/BOE – طرف واحد عادي/ملولب/مشطوف

• FE – نهاية ذات حواف

• SE – نهاية المقبس

الاختصارات الشائعة لأنواع نهايات الأنابيب هي كما يلي. بشكل عام، يتم استخدامها لوصف حلمات الأنابيب في الرسومات.

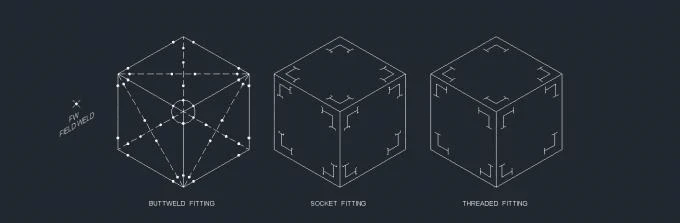

رسم نهاية الأنبوب

طول الأنبوب



المصطلحات المستخدمة لتحديد طول الأنابيب الفولاذية هي:

· "SRL" ("طول عشوائي واحد"):يعني أن الأنبوب أي حجمه عشوائي يتراوح بين 5-7 أمتار؛ بشكل عام، يتم تصنيع الأنابيب التي يقل قطرها عن 2 بوصة باستخدام SRL، أي أقصر (أو نصف قياس) من الأنابيب ذات التجويف الأكبر

· "DRL" (طول عشوائي مزدوج):أي أن الأنبوب له أي حجم عشوائي يتراوح بين 11-13 متر. الأنابيب التي يزيد قطرها عن 2 بوصة متوفرة بحجم DRL

· أطوال القطع:يتم قطع الأنابيب وفقا لمواصفات المشروع. يتم استخدام الأحجام المخصصة لتوفير تكاليف اللحام في موقع التثبيت.

التعليمات:

1. ما هي أنواع نهايات الأنابيب الأكثر شيوعًا المستخدمة في الأنابيب الصناعية؟

أنواع نهايات الأنابيب الأساسية الأربعة هي النهايات العادية (PE)، والنهايات المشطوفة (BE)، والنهايات الملولبة (TE)، والنهاية المحززة (GE).

2. ما هو الفرق بين الأنابيب ذات النهاية العادية والأنابيب المائلة؟

• الطرف العادي (PE) عبارة عن أنبوب فولاذي مقطوع رأسيًا، بزاوية قائمة-، مخصص للحام أو التوصيل الميكانيكي. إنها مناسبة للأنابيب ذات القطر الصغير-.

• تشير النهاية المشطوفة (BE) إلى القطع الذي تم إجراؤه بزاوية محددة (عادةً 30 درجة أو 37.5 درجة)، مما يشكل أخدودًا على شكل V- للحام. إنها مناسبة لأنظمة الأنابيب ذات القطر الكبير-والضغط العالي-.

3. هل يمكنني استخدام أنبوب عادي مع تركيب مشطوف؟

من الناحية الفنية، نعم، ولكنه يتطلب شطبة الحقل-. بالنسبة لأنظمة الضغط العالي-، يوصى بشراء نهايات مشطوفة من المصنع- لضمان التوافق مع معايير ASME.

4. ما هي نهاية الأنبوب الأكثر فعالية-من حيث التكلفة لخط مياه مقاس 4 بوصات؟

بالنسبة إلى خطوط المياه غير-الحرجة، تعد النهايات المخددة هي الأكثر فعالية من حيث التكلفة-نظرًا لانخفاض تكاليف العمالة وسهولة الصيانة.

5. متى يجب عليك اختيار الأطراف المشطوفة (BE) بدلاً من الأطراف العادية؟

اختر "الأطراف المشطوفة" لأي نظام يتطلب -اللحام التناكبي، عادةً للأنابيب التي يزيد قطرها عن 2 بوصة. تخلق الشطبة البالغة 37.5 درجة أخدودًا على شكل "V" يسمح باللحام بالاختراق الكامل-.

6. هل الأطراف الملولبة (TE) موثوقة لخطوط الغاز ذات الضغط العالي-؟

عموما لا. الأطراف الملولبة عرضة للتسرب تحت الضغط العالي أو التدوير الحراري. عادةً ما تقتصر الاتصالات الملولبة على خطوط المرافق ذات الضغط المنخفض - والتجويف الصغير - (أقل من أو يساوي 2 بوصة).

7. ما هي الزاوية المائلة القياسية لأنابيب ASTM A106 أو A312؟

وفقًا لـ ASME B16.25، تبلغ الزاوية المائلة القياسية 37.5 درجة (±2.5 درجة) مع وجه جذري يبلغ 1.6 مم (1/16 بوصة).

8. هل تركيب الأنبوب الملولب أرخص من الأنبوب المشطوف؟

فيما يتعلق بالعمالة اللازمة للأنابيب ذات القطر الصغير-، نعم. لا تتطلب النهايات الملولبة عمال لحام ماهرين.

9. ماذا يعني "BBE" و"TBE" في مواصفات الأنابيب؟

BBE: مشطوف كلا الطرفين.

TBE: الخيوط من كلا الطرفين.

PBE: عادي كلا الطرفين.

10. ما هي نهاية الأنبوب الأفضل للفولاذ المقاوم للصدأ 316L في البيئات البحرية؟

تعتبر الأطراف المشطوفة (لحام المؤخرة) أفضل بالنسبة لتطبيقات 316L البحرية. أنها توفر وصلة سلسة ومغلقة بإحكام.

11. ما هو الفرق بين الأطراف الملولبة NPT وBSPT؟

NPT (تناقص الأنابيب الوطني) هو المعيار الأمريكي الشمالي بزاوية خيط 60 درجة، في حين أن BSPT (تناقص الأنابيب القياسي البريطاني) شائع في أوروبا/آسيا بزاوية 55 درجة.

المعايير المرجعية

أستم A312: المواصفات القياسية لأنابيب الفولاذ المقاوم للصدأ الأوستنيتي غير الملحومة والملحومة والباردة للغاية

أستم A106: المواصفات القياسية لأنابيب الصلب الكربوني غير الملحومة لخدمة درجات الحرارة المرتفعة

ASME B36.10: مواصفات الأنابيب الفولاذية الملحومة وغير الملحومة لدرجات الحرارة والضغوط العالية أو المنخفضة.

أسم B36.19:مواصفات أنابيب الفولاذ المقاوم للصدأ
